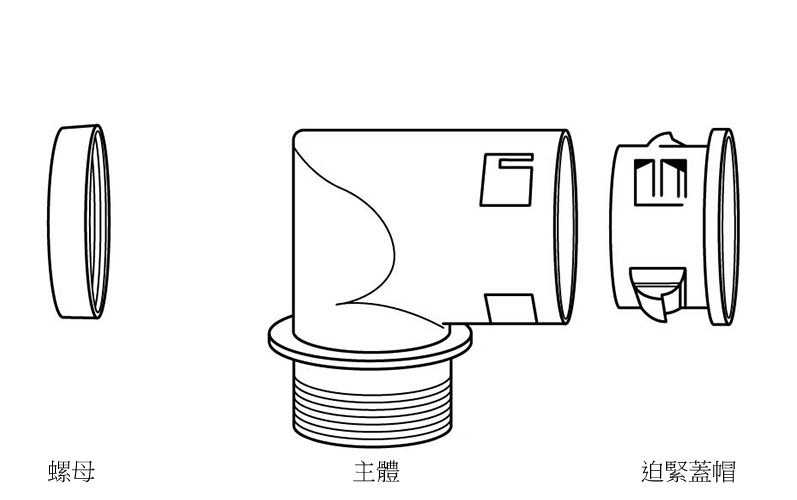

90度尼龍浪管接頭

電氣材料列表

可與非剖開浪管（N-GPA系列）一起使用。

在精密機械、配電盤等處對尼龍浪管做固定，並可保護電線或電纜。

接頭為90度直角折彎之設計。

內建特殊夾緊爪及夾緊浪管可有效抗拉。快速插拔裝卸設計可提高安裝效率。

且由於具備螺牙的關係，可輕鬆的固定在牆面等處的浪管接口中。

可根據用途選擇公制牙、德制牙（PG）或英制牙（PF）。

將測試樣品（長度125±5mm × 寬13.0±0.5mm）垂直保持，並從下方以20mm長的火焰燃燒10秒鐘。

如果燃燒在30秒內停止，則將其再燃燒10秒鐘。

浪管接頭的樹脂材質：尼龍66之耐燃等級為UL94 V-2，橡膠材質：EPDM之耐燃等級則為UL94 V-0。

型號	螺紋規格	螺紋長度（mm）	適用外徑（mm）
N-GRTF-M12-10.0	M12x1.5	10.0	10.0
N-GRTF-M16-13.0	M16x1.5	10.0	13.0
N-GRTF-M20-13.0	M20x1.5	10.0	13.0
N-GRTF-M16-15.8	M16x1.5	12.5	15.8
N-GRTF-M18-15.8	M18x1.5	12.5	15.8
N-GRTF-M20-15.8	M20x1.5	12.5	15.8
N-GRTF-M20-21.2	M20x1.5	13.0	21.2
N-GRTF-M25-28.5	M25x1.5	13.0	28.5
N-GRTF-M32-34.5	M32x1.5	14.5	34.5
N-GRTF-M40-42.5	M40x1.5	15.0	42.5

型號	螺紋規格	螺紋長度（mm）	適用外徑（mm）
N-GRTF-PG7-10.0	PG7	10.0	10.0
N-GRTF-PG9-13.0	PG9	10.0	13.0
N-GRTF-PG11-15.8	PG11	12.5	15.8
N-GRTF-PG16-21.2	PG16	13.0	21.2
N-GRTF-PG21-28.5	PG21	13.0	28.5
N-GRTF-PG29-34.5	PG29	13.0	34.5
N-GRTF-PG36-42.5	PG36	15.0	42.5

型號	螺紋規格	螺紋長度（mm）	適用外徑（mm）
N-GRTF-G1/4-10.0	G(PF)1/4	10.0	10.0
N-GRTF-G3/8-13.0	G(PF)3/8	12.5	15.8
N-GRTF-G1/2-15.8	G(PF)1/2	12.5	15.8
N-GRTF-G1/2-21.2	G(PF)1/2	13.0	21.2
N-GRTF-G3/4-28.5	G(PF)3/4	13.0	28.5
N-GRTF-G1-34.5	G(PF)1	14.0	34.5
N-GRTF-G1 1/4-42.5	G(PF)1 1/4	15.0	42.5
N-GRTF-G2-54.5	G(PF)2	16.0	54.5
